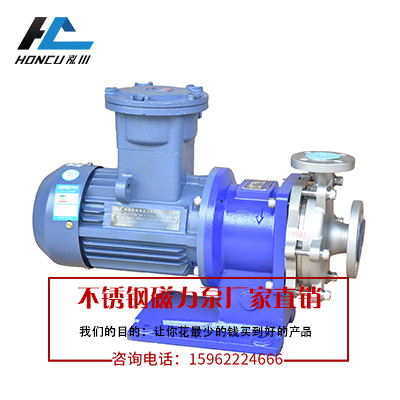

磁力泵的工作原理和構成介紹

　　磁力泵是將永磁聯軸器的工作原理用于離心泵的新產品,設計合理、工藝先進,具有全密 封、無泄漏、耐腐蝕的特點。磁力泵以靜密封取代動密封,使泵的過流部件處于完全密封狀態,徹底解決了其它泵的機械密封無法避免的跑、冒、滴之弊病。 磁力泵又稱磁力驅動泵，和同屬于無軸封結構泵的屏蔽泵一樣，結構上只有靜密封而無動密封，用于輸送液體時能保證一滴不漏。

　　磁力泵又叫做無泄漏磁力驅動泵，第一臺推向市場的磁力泵是英國HMD公司在20世紀40年代開發的，它有效地用于化工廠，特別是有毒有害的流體介質中，應用范圍較廣，現已發展到從低功率、低溫、低壓的場合到350kW、450~C及25MPa的較高水平

　　磁力驅動泵的工作原理是利用磁體能吸引鐵磁物質以及磁體或磁場之間有磁力作用的特性;而非鐵磁物質不影響或很少影響磁力的大小，因此可以無接觸地透過非磁導體(隔離套)進行動力傳輸，這種傳動裝置稱為磁性聯軸器。電動機通過聯軸器和外磁鋼聯在一起，葉輪和內磁鋼聯在一起。在外磁鋼和內磁鋼之間設有全密封的隔離套，將內、外磁鋼完全隔開，使內磁鋼處于介質之中，電動機的轉軸通過磁鋼間磁極的吸力直接帶動葉輪同步轉動。

　　簡單地說，磁力泵是用一個強大的磁力聯軸器來驅動葉輪，磁力聯軸器使葉輪在不與電機直接接觸的情況下被帶動，浸沒于工藝液體之中的泵軸和轉子被密封在一無磁性的隔離套之間，磁動能通過隔離套傳送給泵軸。

　　磁力泵結構比較簡單，有下列主要部件。

　　1)泵殼。一般鑄造或鍛造而成，葉輪在泵殼內轉動，將流體從人口送至出口。

　　2)葉輪和軸。葉輪和軸組成了磁力泵的轉子組，和離心泵葉輪的作用相同，流體在葉輪流道中流動，在離心力的作用下，把動能轉換為速度能，完成提升流體的作用。

　　3)內磁環。內磁環是由裝在轉于中的磁體形成的，其作用是直接產生磁引力使葉輪旋轉。

　　4)外磁環：外磁環裝在密封隔離套外部，外磁環產生磁力后可使磁環同步轉動，帶動泵轉子組工作。

　　5)隔離套。隔離套是泵的靜止元件，磁性體被裝在隔離套的兩側

　　對于磁性體驅動泵轉子組目前有兩種類型：一類是在轉子中裝有大功率的稀土磁體，內外磁環轉動速度相同，屬同步磁力驅動泵，性能較好，但使用溫度不能大于260~C。另—，類是采用扭矩環驅動聯軸器，扭矩環受外磁環吸引而以略低的速度轉動，屬扭矩環泵，輸送流體的溫度高達450~C而不需要冷卻。
